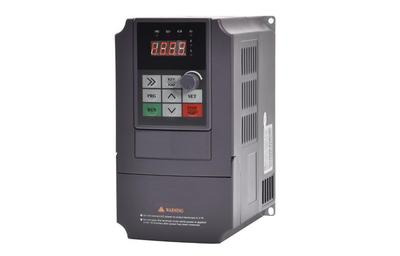

MINI-L系列迷你型

项目

标准规范

输入

输入电压

单相220V、三相380V；50Hz/60Hz

变动容许值

电压：-20% ～+20％ 电压失衡率：<3%

输出

额定电压

0～220V/0～380V

频率范围

0Hz～400Hz

 控制功能

调制方式

优化空间电压矢量PWM

控制方式

无速度传感器矢量控制

频率精度

数字设定：最高频率×±0. 01%；模拟设定：

最高频率×±0.2%

频率分辨率

数字设定：0.01Hz；模拟设定：最高频率×0.1%

转矩提升

自动转矩提升，手动转矩提升1%～30.0%(V/F模式)

V/F曲线

线性V/F曲线、平方V/F曲线、用户自定义V/F曲线

内置PID

方便地构成闭环控制系统，适用于压力、流量控制

多段速运行

通过内置PLC或控制端子实现多段速运行

转矩特性

1HZ时输出额定转矩的150%，转速稳定精度0.1%

电机参数自

辨识

在电机完全静止的情况下自动辨识电机参数，以获得最

佳控制效果

运行命令通

道

操作面板给定；控制端子给定；串行口给定；可三种方

式切换

频率设定通

道

键盘电位器给定；键盘▲、▼键给定；数字给定；串行

给定；端子UP/DOWN给定；模拟信号给定；组合给定

开关输入通道

正、反转指令；6路可编程开关量输入，最多可设定30种功能。

模拟输入通道

2路模拟信号输入，0～20mA、0～10V可选

模拟输出通道

模拟信号输出0～10V、0～20mA可选

开关量输出通道

3路可编程开路集电极输出；1路继电器输出信号；

LED数码显示

可显示设定频率、输出电压、输出电流等参数

保护功能

过流保护；过压保护；欠压保护；过热保护；

过载保护等
