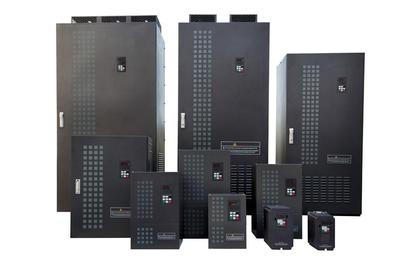

ETD3000通用型

项目

标准规范

输入

额定电压、频率

单相220V、三相220V、三相380V；50Hz/60Hz

变动容许值

电压：-20% ～+20％电压失衡率：<3%   频率：±5％

输出

额定电压

0～220V/0～380V

频率范围

0Hz～400Hz

过载能力

M型：150% 1分钟，180% 1秒，200% 瞬间保护；

FP型：120% 1分钟，150% 1秒，180% 瞬间保护

主要控制功能

调制方式

优化空间电压矢量PWM

控制方式

无速度传感器矢量控制

频率精度

数字设定：最高频率×±0. 01%；

模拟设定：最高频率×±0.2%

频率分辨率

数字设定：0.01Hz；模拟设定：最高频率×0.1%

起动频率

0.0Hz～10.00Hz

转矩提升

自动转矩提升，手动转矩提升1%～30.0%(V/F模式有效)

V/F曲线

线性V/F曲线、平方V/F曲线、用户自定义V/F曲线

加减速时间

时间单位(分/秒)可选，最长3600（0.1～3600）

直流制动

起动，停机时分别可选，动作频率0～20Hz，动作时间0～30秒可设

点动

点动频率范围：0.1Hz～50.00Hz,点动加减速时间0.1～3600秒

内置PID

可方便地构成闭环控制系统，适用于压力、流量等过程控制

多段速运行

通过内置PLC或控制端子实现多段速运行

自动电压调整

当电网电压变化时，调节PWM输出保持输出电压的恒定（AVR功能）

自动节能运行

根据负载情况，自动优化V/F曲线，实现节能运行

自动限流

对运行期间电流自动限制，防止频繁过流故障跳闸

无感矢量控制

转矩特性

1HZ时输出额定转矩的150%，转速稳定精度0.1%

电机参数自辨识

可在电机完全静止的情况下完成电机参数的自辨识，以获得最佳控制效果

运行功能

运行命令通道

操作面板给定；控制端子给定；串行口给定；可三种方式切换

频率设定通道

键盘模拟电位器给定；键盘▲、▼键给定；功能码数字给定；串行口给定；端子UP/DOWN给定；模拟电压给定；模拟电流给定；脉冲给定；组合给定

开关输入通道

正、反转指令；6路可编程开关量输入，最多可设定30种功能。

模拟输入通道

2路模拟信号输入，0～20mA、0～10V可选

模拟输出通道

模拟信号输出0～10V、0～20mA可选，可实现设定频率、输出频率等物理量的输出

开关量输出通道

3路可编程开路集电极输出；1路继电器输出信号；可实现各种物理量输出。

操作面板

LED数码显示

可显示设定频率、输出电压、输出电流等参数

外接仪表显示

输出频率、输出电流、输出电压显示等物理量显示。

保护功能

过流保护；过压保护；欠压保护；过热保护；过载保护等

选配件

制动组件；远程操作面板；远程电缆；键盘安装座等

环境

使用场所

室内，不受阳光直射，无尘埃、腐蚀性气体、油雾、水蒸汽等

海拔高度

低于1000米（高于1000米时需降额使用）

环境温度

－10℃～＋40℃

湿度

小于90%RH，无结露

振动

小于5.9米/秒2

存储温度

－20℃～＋60℃

结构

防护等级

IP20（使用状态下或键盘显示状态下）

冷却方式

强制风冷

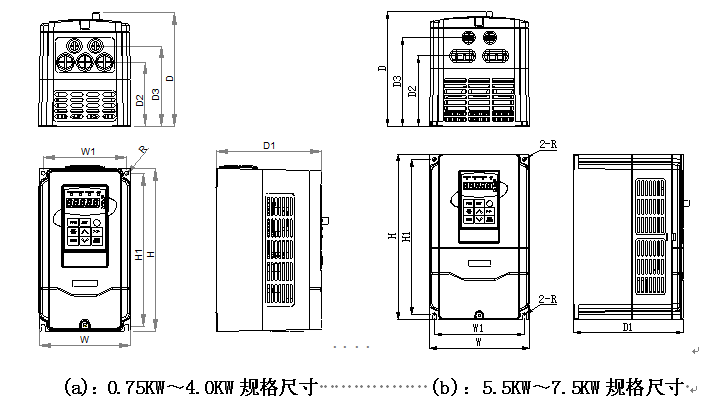

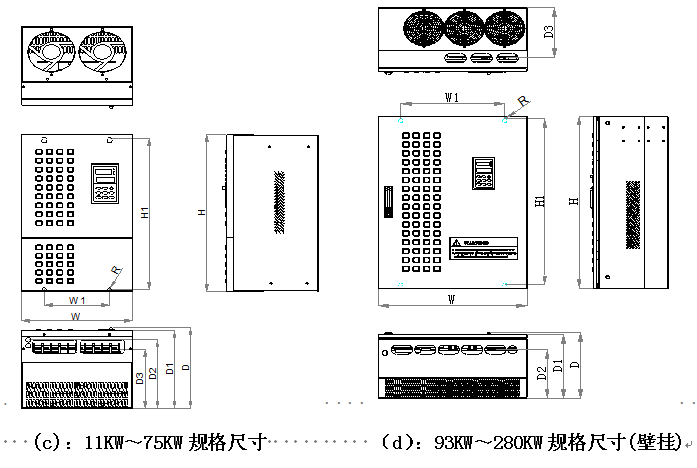

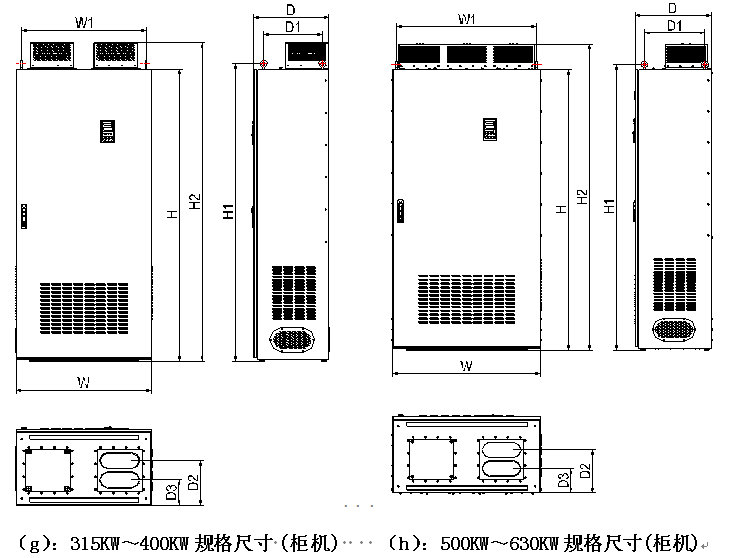

安装方式

壁挂式，柜式安装
